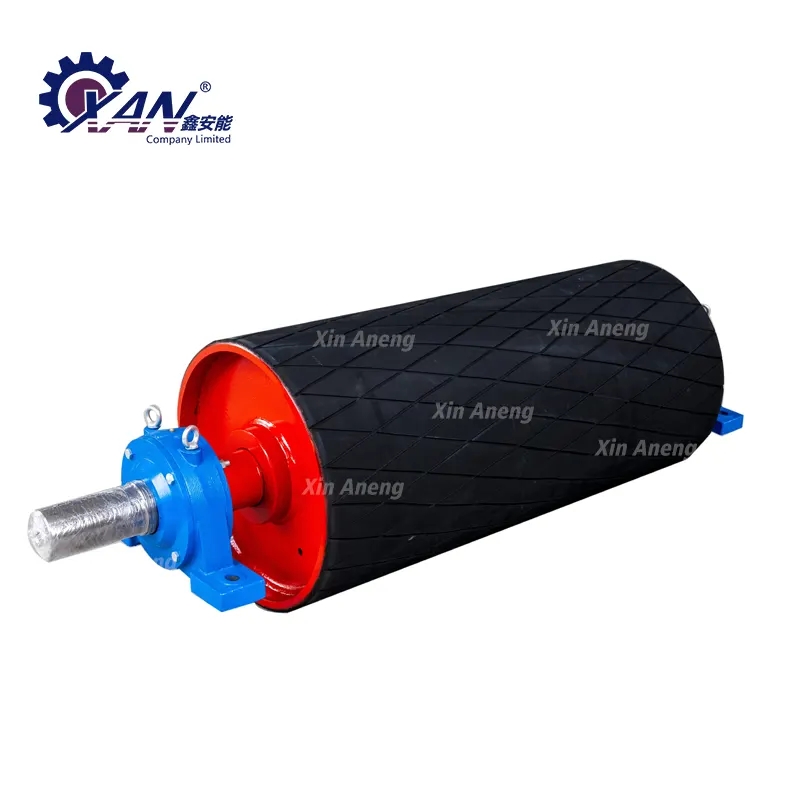

Sürücü Kasnağı

XAN bütün standart Sürücü Kasnağına minimum 5 illik zəmanət verir. Səth rezin təbəqəsinin formalaşma üsulu vulkanlaşdırılmış rezin örtükdür. Sürücü makarasının səth rezin təbəqəsinin qalınlığı 16 mm-dən az olmamalıdır və sürücü rulonun səthinin rezin qatının sərtliyi 70 Shore A-dan aşağı olmamalıdır.

Sorğu göndərin

Məhsul təsviri

Xin Aneng'in Sürücü Kasnağının emalı və istehsal texnologiyası və materialları

1. Silindr karbon qazı ilə qorunan qaynaq və sualtı qövs qaynağı ilə qaynaqlanır və stressi aradan qaldırmaq üçün bütün bədən soba ilə tavlanır. Təkər yuvası ilə şaft arasında əlaqəni təmin etmək üçün daxili çuxuru qazın.

2. Xin Aneng'in Sürücü Kasnağı şaftı yüksək keyfiyyətli 45 poladdan hazırlanır, kobud çevrilir və ultrasəs qüsuru sınaqdan keçirilir, sonra söndürülür və temperlənir, sonra incə çevrilir və üyüdülür.

3. Tamburun keyfiyyətini təmin etmək üçün bütün barabanlar tam yoxlanılmalı və barabanın hər qaynaq tikişinin keyfiyyəti UT tərəfindən yoxlanılmalı və arxivləşdirilməlidir. Dibindəki qaynaqları rəngləməklə yoxlamaq lazımdır. Hər hansı bir qüsur varsa, karbon qövsünün qazılması ilə vaxtında aradan qaldırılmalı və sonra yenidən qaynaq edilməlidir.

4. Səliqəli işləməyi təmin etmək üçün baraban da statik tarazlıq test stendindən keçirilmiş və standart tələblərə ciddi şəkildə uyğun olaraq statik tarazlıq sınaqları aparılmışdır. Statik tarazlıq təcrübəsi G40 səviyyəsinə uyğun olaraq aparılır.

5. Şirkətimiz Xin Aneng-in Sürücü Kasnağında qüsur aşkarlamaq üçün ultrasəs qüsur detektorlarından istifadə edir.

Kasnak tökmə rezin

1. Bütün Sürücü Kasnağının səthi prizmatik tökmə rezindən hazırlanmışdır. Səth rezin təbəqəsi vulkanlaşdırılmış rezin örtüklə əmələ gəlir. Səth rezin təbəqəsinin qalınlığı 14 mm-dən az deyil və səth rezin təbəqəsinin sərtliyi Shore 70 dərəcədən az deyil.

2. Sürücü Kasnağının səthi hamardır və yapışqanla örtülmür.

3. Yapışqan təbəqənin delaminasiya və qabarcıq kimi qüsurlardan azad olmasına zəmanət verilir. Üst yapışqan və alt yapışqanın fiziki və mexaniki xüsusiyyətləri GB10595-2017-də müvafiq qaydalara uyğundur.

Baraban yığıldıqdan sonra xarici dairənin radial axın tolerantlığı aşağıdakı cədvəldəki tələblərə uyğun olmalıdır.

Vahid: mm

Kasnak D		200 ~ 800	1000~1600	1800
Radial dairəvi axın tolerantlığı	Qeyri-qaçaq kasnağı	0.6	1.0	1.5
Radial dairəvi axın tolerantlığı	Gecikmiş Kasnak	1.1	1.5	2.0

Kasnak rulmanları FAG və ya SKF podşipnikləridir.

Barabanın əsas texniki parametrləri-Barabanın xarici dairəsinin radial axını

Quyruq əyilmə kasnağı

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Sürücü Kasnağı

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Sürücü kasnağının spesifikasiyası

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Yuvarlanan ox 承	Hamar rulon 筒	Səthi rezin rulon 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Fabrikamız:

Şirkətimiz hərtərəfli keyfiyyət təminatı sisteminə malikdir. İstehsal başlamazdan əvvəl biz bu layihə üçün hərtərəfli keyfiyyət təminatı planını təqdim edəcəyik. Bu plana keyfiyyət təminatı prosedurları, təşkilati üsullar, cəlb edilmiş işçilərin ixtisasları və layihənin keyfiyyətinə təsir edən bütün fəaliyyətlərə, o cümlədən dizayn, satınalma, istehsal, daşınma, quraşdırma, istismara vermə və texniki xidmətə nəzarət daxildir. Keyfiyyətin təminatı fəaliyyətlərinə cavabdeh olan xüsusi personalımız var.

Keyfiyyətə zəmanət planımız ilk növbədə aşağıdakı məqamları müəyyənləşdirir:

1.Avadanlıqların yoxlanılması və nəzarəti;

2.Alınan avadanlıq və ya materiallara nəzarət;

3. Materiallara nəzarət;

4.Xüsusi proseslərə nəzarət;

5. Sahədə tikintiyə nəzarət;

6. Keyfiyyətli şahid nöqtələri və cədvəlləri.
