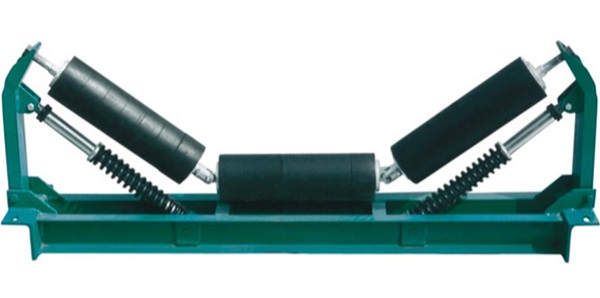

Burulon qrupuKəmər konveyerinin əsas tərkib hissəsidir, konveyerin kökündən dəstəklənməsinə və davamlı müqavimətini azaltmağa cavabdehdir. Onun montaj keyfiyyəti birbaşa sabitliyə, xidmət həyatına və konveyerin səs-küyünə təsir göstərir. Aşağıdakı təfərrüatlar diyircəkli qrup montajının dörd ölçüdən əsas məqamları: aktuallığa hazırlıq, əsas montaj prosesi, standart və səmərəli bir montaj prosesini təmin etmək üçün.
1. Məclis öncəsi hazırlıq: Fondun qoyulması və risklərdən qaçın
Məclisdən əvvəl üç əsas vəzifə - "Maddi yoxlama, alət hazırlığı və ətraf mühitin təmizlənməsi" - əvvəlcədən işlənmələrin baş verməməsi və ya ilkin nöqsanların yaranmasının qarşısını almaq üçün tamamlanacaqdır.
1.1 Material sayma və keyfiyyət yoxlaması
● Roller qrupunun nüvəli komponentlərini bir-bir yoxlayın: rulonlar (roller orqanları, rulmanlar, rulmanlar, rulmanlar, yuva quranlar), milçəklər, şaftlar, qoz-fındıq, yuyuculuqlar) və s.
● Əsas komponentlərin keyfiyyətli müayinəsi:
◆ Roller Bədəni: Səthdə bumps, deformasiya və ya pas yoxdur; Vahid divar qalınlığı (bir kaliperlə ləkə yoxlama mövcuddur); Hər iki ucundakı rulman evlər möhkəm qaynaqlanır (saxta qaynaq və ya çatlar yoxdur).
◆ Rulmanlar: Camming və ya anormal səs-küy olmadan çevik fırlanma; Möhkəm möhür örtükləri (toz və yağın girməsinin qarşısını almaq üçün); Modellər rəsmlərə uyğundur (məsələn, dərin yiv top rulmanları 6204, 6205).
◆ mötərizələr: material tələblərə cavab verir (əsasən Q235 polad); Qaynaq birləşmələrində heç bir burun və ya deformasiya yoxdur; Quraşdırma deliklərinin dəqiq mövqeyi (deşik diametri boltlara uyğundur, səhv ≤ 0.5mm) ilə uyğun gəlir.
1.2 alət və köməkçi material hazırlığı
● Əsas alətlər: Torku açarı (bolt bərkidilməsi torku torku standartları, altıbucaqlı sokagon yuvası, hexagon yuvası açarları), kaliper ölçmək (ölçüləri), rezin döymək üçün), rulon qurğusu üçün zərər çəkməmək üçün)
● Köməkçi materiallar: yağ (yağlama, litium əsaslı yağ kimi, yağlama üçün istifadə olunan 2 nömrəli rulmanlara uyğundur), pas inhibitoru (yığıncaqdan sonra mötərizələrin qaynaqlaşmalarının qaynaqlaşmalarına püskürtülür), parça təmizləyici və komponentlərdəki tozlar üçün).
1.3 Məclis mühiti tələbləri
● Sayt düz və quru olmalıdır, nəmli mühitdən (komponent paslanmasının qarşısını almaq üçün) və tozlu mühitin qarşısını almaq (çirklərin rulmanlara girməsinin qarşısını almaq üçün) olmalıdır.
● Qoruyucu yastiqciqlar (məsələn, rezin yastiqciqlar, taxta lövhələr, taxta lövhələr), torpaq ilə birbaşa təmas nəticəsində yaranan diyircəkli bədəndəki cızıqların qarşısını almaq üçün.
2. Əsas Məclis prosesi: ardıcıllıqla işləyin və dəqiqliyi təmin edin
Məclisirulon qrupu"İlk toplaşmanın ilk toplanmasının ardıcıllığına əməl etməlidir → Sonra mötərizəni yığın → nəhayət düzəldin və yoxlayın". Komponentin uyğunsuzluğunun qarşısını almaq üçün hər addımda dəqiqliyə nəzarət edilməlidir.
Addım 1: Roller Vahid Məclisi (Əsas nüvəsi)
Roller bölməsi, rulon gövdəsi, rulmanlar, mil və yağ möhürü olan diyircəkli qrupun "edam bölməsi" dir. Məclis zamanı, "çevik rulmanlar və etibarlı möhürləmə" təmin edilməsinə diqqət yetirin.
1.1 Rulmanlar və rulman evlərin məclisi
Birincisi, daxili divarın daxili divarına az miqdarda yağ tətbiq edin (daxili divarı əhatə edən nazik bir təbəqə kifayətdir; həddindən artıq yağ, qızdırılmasına səbəb ola bilər).
● Rulmanı rulmanı rulon halına gətirmək üçün bir mətbuatdan istifadə edin (güc tətbiqetmə nöqtəsi, xarici halqanın üstündədir; daxili üzüyü basaraq qadağandır). Rulman və rulman mənzil arasındakı boşluq olmadığını təmin edin (bir nöqtəli bir ölçü cihazı ilə yoxlama mövcuddur, boşluq ≤ 0.05mm) ilə mövcuddur.
● Yağ möhürünü quraşdırın: yağ möhürünü (əsasən cüt dodaq yağı möhürünü) hesablanan mənzilin yivinə yerləşdirin. Yağ möhürünün sapma olmadan, sıçrayışsız xarici halqa möhkəm yapışdırılmasını təmin edin (əməliyyat zamanı yağ sızmasının və ya toz girişinin qarşısını almaq üçün).
1.2 Şaft və roller orqanının məclisi
● diyircəkli gövdəsinin bir ucunda daxili halqanın içərisində şaftı (hamar bir səth və heç bir burr yoxdur) ötürün və digər ucunda daxili üzüklərə yumşaq bir şəkildə itələyin. Mili daxili üzük (boşluq yoxdur) ilə şaftın tam bağlıdır.
● Roller orqanının fırlanma testi: rulon gövdəsini əl ilə döndərin; Çevik və ya anormal səs-küy olmadan çevik şəkildə dönməlidir və fırlanma ətri vahid olmalıdır ("heç bir" kəklik hissi yoxdur "). Cəlbedici varsa, sökün və rulmanın tərsində və ya çirklərin olub olmadığını sökün və yoxlayın.
Addım 2: Roller vahidi və mötərizədə montaj

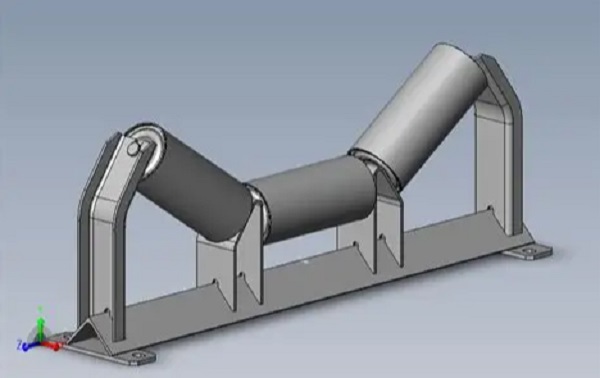

Mötərizədə diyircəkli qrupun "dəstək çərçivəsi"). Konveyer kəmərinin sapmaması üçün mötərizədə diyircəkli bölmənin dəqiq mövqeyini təmin etmək lazımdır.
2.1 Roller bölməsinin yerləşdirilməsi
● Rəsmlərin tələblərinə görə, yığılmış diyircəkli bölmələri (tək bir roller qrupu, adətən 2-5 diyircəkli birlik var; məsələn, "paralel diyircəkli qrup" 3 ədəd, 2 yan roller qrupu "1 orta rulon", mötərizənin montaj yivlərinə daxildir.
● Roller qrupuna xüsusi diqqət yetirilməlidir
2.2 bolt düzəldici
● Boltları mötərizənin montaj çuxurları və diyircəkli vahidi olan mənzil çuxurları ilə keçin, yuyucular üzərində (düz yuyucu + bahar yuyucusu) və əvvəlcə fındıqları əl ilə sıxın.
● Rəsmlərdə göstərilən torkaya görə boltları sərtləşdirmək üçün tork açarından istifadə edin (məsələn, M10 boltlar üçün tork, ümumiyyətlə 25-30n · m, m8 boltları üçün 15-20n · m). Həddindən artıq fırlanma anı (bolt qırılmasına səbəb ola bilər) və ya qeyri-kafi fırlanma anı (əməliyyat zamanı gevşetin yaralanmasına səbəb ola bilər) qadağandır.
● Sürətləndirmə ardıcıllığı: simmetrik şəkildə sıxın (məsələn, braket deformasiyasının qarşısını almaq üçün "diaqonal ardıcıllıqla") bərkidilməlidir).
Addım 3: Ümumi yoxlama və tənzimləmə
Məclisdən sonra, vaxtında sapmaları düzəltmək üçün ümumi bir yoxlama aparın:
● Mötərizənin alt səthini aşkar etmək üçün bir səviyyədən istifadə edin: mötərizənin üfüqi (üfüqi sapma ≤ 0.5mm / m) olmasını təmin edin. Əgər meyllidirsə, contalarını tənzimləyin (mötərizənin altındakı contalar qoyun; mötərizənin məcburi əyilmə qadağandır).
● Roller bölmələrinin paralelliyini yoxlayın: novun yan rulonlarırulon qrupuOrta rulonun hər iki tərəfində, paralellik bir səhvi olan, bir paralellik bir səhv (ip çəkmə üsulu ilə aşkarlanmada) bölüşdürülməlidir (rulonların hər iki ucunda düz bir xətt çəkin və diyircəklər və düz xətt arasındakı məsafəni ölçün).
● Bütün rulonları yenidən döndərin: Bütün rulonların "fərdi sıxıntı" olmadan çevik şəkildə dönün. Cəlbedici varsa, rulmanların və ya valların yığılmasını sökün və yoxlayın.
-
