1. Birləşmə üsulu Konveyer kəmərinin birləşmə üsulları bunlardır: mexaniki birləşmələr, soyuq birləşdirmə birləşmələri, isti vulkanlaşdırılmış birləşmələr və digər tez-tez istifadə olunan üsullar. Mexanik birləşmələr ümumiyyətlə kəmər tokalı birləşmələrin istifadəsinə aiddir, bu birləşmə üsulu rahat və sürətlidir və nisbətən qənaətlidir, lakin birləşmənin səmərəliliyi aşağıdır, zədələnməsi asandır və konveyer kəmər məhsullarının xidmət müddətinə müəyyən təsir göstərir. InPVC və PVG tam nüvəli alov gecikdirən və antistatik konveyer kəmər birləşmələri, bu birgə üsul ümumiyyətlə 8-ci dərəcəli kəmərlərdən aşağı olan məhsullar üçün istifadə olunur. Soyuq bağlanmış birləşmələr, yəni birləşmələr üçün soyuq yapışdırıcıların istifadəsi. Bu birləşmə üsulu mexaniki birləşmələrdən daha səmərəlidir və həm də daha qənaətlidir və daha yaxşı birləşmə effekti verə bilməlidir, lakin praktiki baxımdan, çünki proses şərtlərini mənimsəmək nisbətən çətindir və yapışqanın keyfiyyəti birləşməyə çox böyük təsir göstərir, ona görə də çox sabit deyil. İsti vulkanlaşdırılmış birləşmələr ən ideal birləşmə üsulu olduğunu sübut etdi, bu, yüksək birləşmənin səmərəliliyini təmin edə bilər, həm də çox sabitdir və birləşmənin ömrü də çox uzun, mənimsənilməsi asandır. Bununla belə, proses problemi, yüksək qiymət və uzun birgə əməliyyat müddəti kimi çatışmazlıqlar var.
2. Laylı konveyer kəmərinin birləşmələri lazım olduqda mexaniki birləşmələrdən, soyuq bağlanmış birləşmələrdən, isti vulkanlaşdırılmış birləşmələrdən və digər birləşmələrdən hazırlana bilər. Ümumiyyətlə, soyuq bağlanmış birləşmələr və isti-vulkanlaşdırılmış birləşmələr pilləli quruluş birləşmələrini qəbul edir.
3. PVC və PVG tam nüvəli alov gecikdirən konveyer kəmərlərinin birləşmələri Bütün nüvəli kəmərin strukturu nisbətən xüsusi olduğundan, birləşmələr asan deyil, ona görə də onların əksəriyyəti mexaniki birləşmə üsulunu, yəni kəmər tokasının birləşməsini qəbul edir. Bununla belə, 8-ci səviyyədən yuxarı olan kəmərlər üçün birgə effekti təmin etmək üçün ümumiyyətlə isti vulkanizasiya birləşmə üsulu istifadə olunur. Derzlərin quruluşu bütün barmaq şəkilli oynaqlardır. PVC və PVG tam nüvəli alov gecikdirən konveyer kəmərinin isti vulkanlaşdırılmış birləşmə prosesi daha mürəkkəbdir və avadanlıq üçün tələblər də nisbətən yüksəkdir.
4. Polad məftilli əsas konveyer kəmərinin birləşməsi Polad məftilli özək konveyer kəmərinin birləşməsi bütün konveyer kəmər birləşmələrinin ən mürəkkəb texnologiyasıdır, təkcə proses daha mürəkkəb deyil, həm də dizayn edilmiş birləşmənin ölçü parametrləri. Müxtəlif səviyyəli məhsullar müxtəlif birləşmə strukturlarından istifadə edir, xüsusi strukturlar üçün GB9770 standartına müraciət edin.

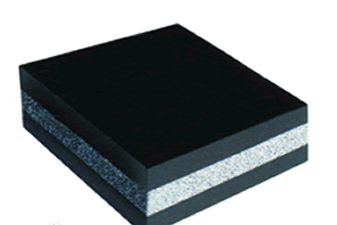

Konveyer kəmərləri ümumi konveyer kəmərlərinə, xüsusi funksiyalı konveyer kəmərlərinə, alov gecikdirən konveyer kəmərlərinə, məftilli konveyer lentlərinə və s. parça qatı yapışqan.
1. Örtük yapışqan: İstifadə edildikdə əşyaların yüklənməsinə, aşınmasına və mikrob korroziyasına, həmçinin müxtəlif etnik qrupların qocalma təsirinə məruz qalır. Buna görə də, maskalı yapışqan tələbi yaxşı dartılma gücündə (≥18Mpa) və aşınma müqavimətində (aşınma ≤ 0.8cm3/1.61Km), qocalma müqavimətində, bioloji korroziyaya davamlıdır. Buna görə də, əla özlülük və digər proses funksiyalarına malik olması xahiş olunur. Resept aşağıdakı kimi nəzərdə tutulub: xam kauçuk əsasən təbii kauçuk və ya həddindən artıq stirol-butadien rezindir və yapışqan tərkibi 50% ~ 55% təşkil edir. Vulkanizasiya sistemi kükürd və yanacaqdan ibarət mühafizəkar əməkdaşlıq sistemini qəbul edir. Təbii kauçuk reseptində kükürdün dozası 2,5 keyfiyyətli hissə, stirol-butadien rezin reseptində isə kükürdün dozası 1,5 ~ 2,0 keyfiyyətli hissədir. Yandırıcı normal olaraq M və DM ilə birlikdə istifadə olunur və yanacaq CZ, NOBS və digər sonrakı hərəkət edən yanacaqlar stirol-butadien kauçuku olan rezin birləşmələri üçün uyğundur. Alov gecikdirən konveyer kəmər gücləndirici agenti yüksək aşınmaya davamlı karbon qara, orta super aşınmaya davamlı karbon qara və s. ilə seçilə bilər və dozaj 40 ~ 50 keyfiyyətli hissədir. Ən çox istifadə edilən sərtləşdirici növləri qeyri-üzvi yağ, yüngül yağ, şam qatranı, kumaron qatranı və spirt qatranıdır.
2. Tampon yapışqan: Tampon yapışqan örtüyü yapışqan ilə konveyer kəmərinin əsas təbəqəsi arasındadır ki, bu da ikisinin yapışmasını artıra bilər və müşayiət edən əşyaların yükləyici qüvvəsini cəlb edib evakuasiya edə bilər və tamponlama rolunu oynaya bilər. Kauçukun əla yapışma (yapışqan və parça arasında yapışma ≥3,15N/mm), böyük ətalət, kiçik istilik əmələ gəlməsi, yaxşı istilik yayılması və yaxşı proses funksiyası ilə saxlanması tələb olunur. Xam kauçuk normal olaraq təbii kauçuk və butadien kauçuku ilə birlikdə istifadə olunur və yapışqan tərkibi 50% ~ 55% təşkil edir. Yapışqan təbəqə ilə parça təbəqəsi arasında yapışmanı yaxşılaşdırmaq üçün vulkanizasiya sistemində aşağı kükürdlü kooperasiyadan istifadə etmək məqsədəuyğundur. Yanacaq M, DM, TMTD birləşmiş sistemi qəbul edir. Karbon qara yüksək aşınmaya davamlı və yarı gücləndirici karbon qara ilə nadir hallarda istifadə olunur və alov gecikdirən konveyer kəmərinin miqdarı ümumiyyətlə 10 keyfiyyətli məzmun daxilində və xaricində çox olmamalıdır. Sərtləşdirici yaxşı viskoziteli bir növdür, məsələn, şam qatranı, maye kumaron və s.
3. Sürtünmə: Silməyin ikinci funksiyası əsas kətan təbəqəsini bütövlükdə parçalamaqdır. Mükəmməl yapışdırıcı funksiyaya (parça ilə parça arasında sürtünmə gücü 4,5N/mm-dən az deyil), yorğunluğa davamlılığa (parça təbəqəsinin əyilmə mövqelərinin sayı ≥ 25 000 dəfə/tam soyulma) və qalıq plastisiyaya (plastiklik 0,5~0,6) və s. Xam kauçuk əsasən təbii kauçukdur və içəridə və xaricdə yapışqan tərkibi 50% olan 20~30 keyfiyyətli stirol-butadien rezin istifadə olunur. Vulkanizasiya sistemi adi kükürd və yanacaq sistemi ilə eynidir. Yandırıcı normal olaraq M və DM birləşməsini qəbul edir və ya vulkanizasiya prosesini ləngitmək üçün çoxlu sayda TMTD-ni çıxarır, lakin rezinlərin yanmasının qarşısını almaq üçün diqqətli olmaq lazımdır. Karbon qara yarı gücləndirilmiş, karbon qara və ya digər yumşaq karbon qara, içəridə və xaricdə 10 keyfiyyətli hissədən ibarət dozada olmalıdır. Stirol-butadien kauçuku ilə qarışdırılmış sürtünmə kauçuku üçün kumaron və spirt qatranının miqdarı müvafiq olaraq artırılmalı və ya parça təbəqəsinin yapışması artırılmamalıdır.
4. Yapışqan: sürtməyə bənzəyir, lakin yapışqanın tərkibi sürtünmədən bir qədər yüksəkdir və plastiklik bir qədər kiçikdir və plastiklik 0,4 ~ 0,5-dən yaxşıdır.
