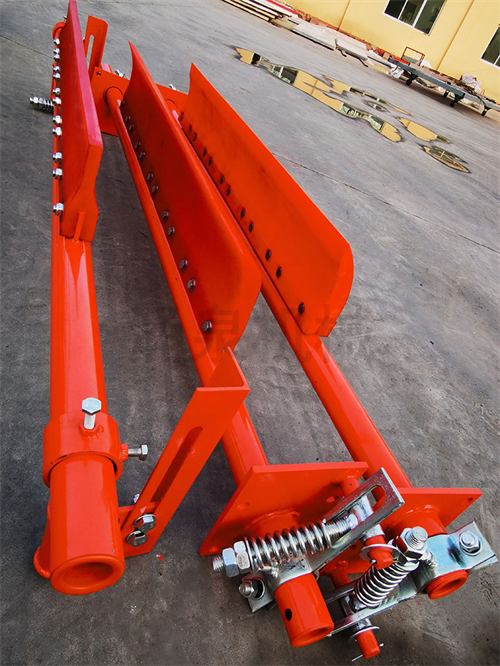

Kəmər konveyerinin qol əleyhinə əks çəkisi olan ikiqat zolaqlı təmizləyici, sabit performans, yaxşı təmizləmə effekti və asan sökülmə və yığılma xüsusiyyətlərinə malik olan yeni təmizləyici növüdür.
Konveyer təmizləyicisinə sabit kasnak bloku, məftil kanat, birləşdirici çubuq, rezin kazıyıcı qurğu, əks çəki, parçalanmış sürüşmə rulmanı, metal kazıyıcı qurğu və digər komponentlər daxildir və aşağıda hər bir komponent və onun funksiyası haqqında qısa məlumat verilmişdir.
1. Konveyer kəməri
Konveyer kəməri konveyerin mühüm hissəsidir, konveyerdəki konveyer kəmərinin dəyəri bütün avadanlığın dəyərinin 30% ~ 50% -ni təşkil edir və bəzi xüsusi iş şəraiti konveyer kəmərinin aşınma müqaviməti, istilik müqaviməti, alov gecikdirici, yağ müqaviməti və ozon müqaviməti xüsusiyyətlərinə malik olmasını tələb edir. Konveyerin istismarı zamanı konveyer lentindəki yük son dərəcə mürəkkəbdir və o, uzununa dartılma gərginliyinə əlavə olaraq rulon və rulon vasitəsilə əyilmə gərginliyinə məruz qalır. Ən çox kəmər zədələnməsi iş səthinin və kənarların aşınması, böyük, kəskin materialların təsirindən yaranan qırılma, cırılma və soyulma kimi özünü göstərir. Təmizləyicinin dizaynında, konveyer kəmərinə mümkün qədər zərər verməmək üçün müvafiq təmizləyici blok materialını seçmək lazımdır. Konveyer kəmərləri onların hissələri kimi ətraflı təsvir edilmir.
2. Sadəcə yuvarlayın
Roller qrupu lentli konveyerin mühüm tərkib hissəsidir və konveyerdə oynadığı rola görə, rulonu iki kateqoriyaya bölmək olar: ötürücü çarx və geri dönən rulon. Sürücü barabanının funksiyası sürücü tərəfindən təmin edilən fırlanma anı konveyer kəmərinə ötürməkdir.
Geriyə dönən rulonun sadələşdirilməsinə konveyerin sonundakı konveyer kəmərinin istiqaməti, ötürücü kasnağın bükülmə bucağının artırılması təlimatı və gərginlik qurğusunun rəhbərliyi daxildir. Təmizləyicinin konstruksiyasında o, ağır yük daşıyan lentli konveyerin baş ötürücü çarxı üçündür və rulonun ölçüsü konveyer lentinin enini və təmizləyicinin dizaynında müəyyən istiqamətləndirici rola malik olan təmizləyicinin enini müəyyən edir. Baraban da daha təmiz bir hissə kimi ətraflı təsvir edilmir.
3. sabit kasnak bloku
Sabit kasnak qrupu üç kasnakdan ibarətdir, birincisi geriyə dönmə rolunu oynayır, ikinci və üçüncü kasnaklar isə əks çəkinin ağlabatan vəziyyətdə yerləşdirilə bilməsi üçün məsafəni tənzimləmək rolunu oynayır.
4. Tel kanat
Tel kanat əks çəki və birləşdirici çubuğu birləşdirən vacib elementdir.
5. birləşdirici çubuq
Bağlayıcı çubuq yuxarı və aşağı hissələrin birləşdirilməsində rol oynayan məftil kanat, rezin kazıyıcı və metal kazıyıcı birləşdirən mühüm elementdir.
6. Rezin kazıyıcı qurğu
Rezin kazıyıcı qurğu eyni spesifikasiyalı dörd rezin kazıyıcıdan, rezin kazıyıcı şaftdan, kazıyıcı oturacaqdan, kazıyıcı oturacağın və kazıyıcı şaftın bərkidici boltu, rezin kazıyıcı və kazıyıcı oturacağın bərkidici boltu, rezin kazıyıcı qabırğa və rezin kazıyıcıdan ibarətdir. Rezin kazıyıcı qurğu ümumi təmizləyicinin kritik tərkib hissəsidir.
7. Əks çəki
Rezin kazıyıcının basma qüvvəsi hər biri tək çəkisi on kq olan dörd çuqundan və tək çəkisi beş kq olan iki çuqundan ibarət iki əks çəki dəsti ilə təmin edilir.
8. Split sürüşmə rulmanı
Split sürüşmə rulmanını quraşdırmaq yuvarlanan rulmandan daha asandır, bu da təmizləyicinin montaj prosesinə rahatlıq gətirir və böyük bir qüvvə daşıyır və onun işçi hissəsi tez-tez böyük bir açı ilə hərəkət etməyəcək və sürtkü yağını doldurmaq daha rahatdır.
9. metal qırıntı qurğusu
Metal kazıyıcı qurğu M13-dən hazırlanmış aşınmaya davamlı polad parçasından, metal kazıyıcı tutacaqdan, metal kazıyıcı şaftdan, sıxılma çubuğundan, sıxıcı yayından, sıxılma yayın mili, kazıyıcı oturacaq və kazıyıcı şaft üçün bərkidici boltdan və sıxılma çubuğu və metal kazıyıcı mil üçün bərkidici vintdən ibarətdir.
